Настройка электрогитары

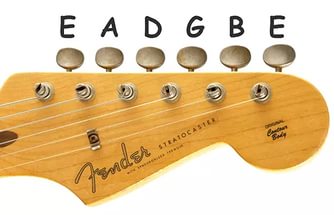

Настройка электрогитарыВсе струны должны заменяться целым комплектом, когда становится заметным изменение их цвета, появляется дребезг или ухудшается звук. Струны должны заменяться по очереди, чтобы избежать внезапных перепадов в нагрузке на гриф. Поскольку, кривизна грифа может измениться в результате замены струн на комплект другого калибра, вам может потребоваться регулировка анкера, а также высоты струн, мензуры и угла тремоло. Эта регулировка должна производиться так, как описано в данном руководстве. (Мы рекомендуем производить регулировку мензуры после каждой замены струн, даже если калибр не изменялся)

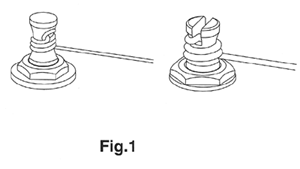

 Настройка гитары рис 1Намотайте два-три витка, струны сверху вниз вокруг колка, убедившись, что витки не перехлестываются (Рис. 1).







Настройка гитары рис 2

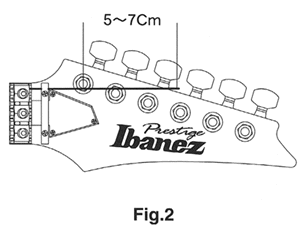

На колок должно быть намотано 5-7 сантиметров струны (Рис. 2)

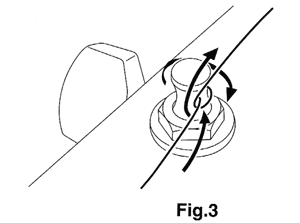

Настройка гитары рис 3

Поскольку струны без обмотки имеют обыкновение проскальзывать, оберните струну вокруг себя, как показано на Рис. 3, чтобы это предотвратить










Настройка гитары рис 4

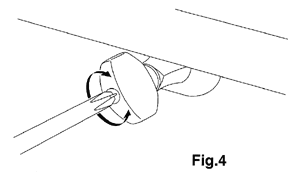

Колки, которые имеют герметичные корпуса, уже смазаны и не нуждаются в дальнейшей смазке. На колках, которые имеют винт для регулировки свободы хода, вы можете сделать ход более или менее тугим при помощи крестовой отвертки (Рис. 4)
Струны по мере использования ухудшаются, появляется дребезг и неточное интонирование. Погнутые, перекрученные или поврежденные струны также приводят к дребезгу и потере сустейна, поэтому, заменяя струны убедитесь, что новые струны не имеют изгибов/изломов, не перекручены и не повреждены Гриф

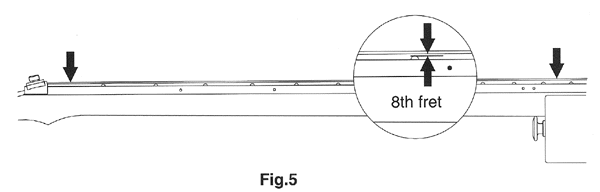

Настройка гитары рис 5

Гриф подвержен нагрузке от натяжения струн. Прогиб грифа зависит не только от высоты строя и калибра струн, но также от изменений температуры и влажности. Поэтому внутри грифа находится анкерный стержень, который позволяет точно отрегулировать прогиб. Правильно настройте гитару, возьмите гитару так, как если бы вы на ней играли и зажмите первую струну на первом ладу и на ближайшем к месту стыка грифа с гитарой ладу. Замерьте расстояние между струной и восьмым ладом. Проделайте то же самое с шестой струной. Для каждой струны зазор должен составлять 0.3-0.5 мм (легкий прогиб грифа)

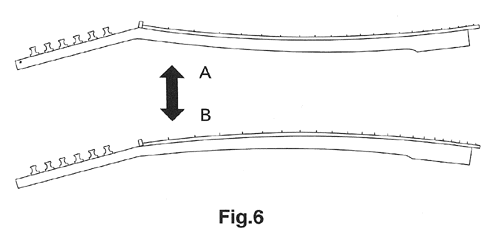

Настройка гитары рис 6

Несмотря на то, что симптомы могут различаться в зависимости от типа грифа и типа крепления грифа к корпусу, такие проблемы как чрезмерная высота струн, дребезг струн в высоких позициях или проблемы с интонированием, могут быть вызваны тем, что гриф чрезмерно прогнут (Рис 6 А), что увеличивает этот зазор. И наоборот, проблемы с недостаточной высотой струн, дребезгом в нижних позициях или приглушенным звучанием струн, могут быть последствием того, что гриф выгнут в обратную сторону (Рис. 6 B). Не полагайтесь только на оценку проблемы на глаз. Рассмотрите все симптомы и примите правильное решение.

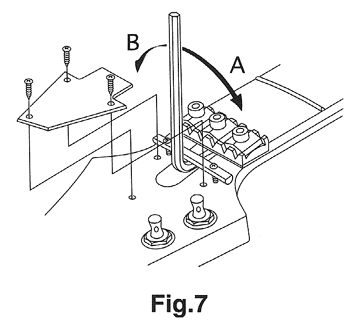

Настройка гитары рис 7

Гайка анкера находится на голове грифа. При помощи шестигранного ключа, входящего в комплект гитары затяните анкер поворотом ключа по часовой стрелке, если вы хотите уменьшить прогиб грифа (Рис. 7 А), или ослабьте его поворотом против часовой стрелки, если хотите увеличить прогиб. Регулируйте анкер с шагом в четверть оборота, всякий раз подстраивая гитару.

Примечание: Регулировка анкера должна проводиться с надлежащей осторожностью. Если вы не можете повернуть гайку анкера, результат отличается от ожидаемого или вы не в состояния аккуратно провести регулировку, не пытайтесь решить проблему силой. Обратитесь к специалисту Высота струн










Настройка гитары рис 8

Высота струн – это расстояние между струнами и ладами, которое играет большую роль в комфорте игры на инструменте. После регулировки анкера точно настройте гитару и замерьте расстояние между струнами и ладами. Поставьте линейку на 14 лад, как показано на Рис. 8, чтобы замерить зазор. В таблице приведены типичные значения. Если зазор слишком велик, на гитаре будет слишком трудно играть. Если зазор слишком мал, струны будут дребезжать, глохнуть или будет потерян сустейн. Метод регулировки высоты струн зависит от типа бриджа вашей гитары, поэтому следует следовать инструкциями раздела этого руководства, посвященного регулировке соответствующего бриджа.
Высота струн меняется в результате регулировки анкера или изменения калибра струн, после чего потребуется ее отрегулировать.
Примечание: Для струн, не указанных в таблице проводите регулировку так, чтобы по мере продвижения от первой к шестой струне, зазор постепенно увеличивался. Если вы существенно поднимете струны, возможен их обрыв, поэтому перед регулировкой ослабьте их натяжение



Мензура

После замены струн или регулировки анкера следует произвести точную подстройку мензуры (длины струн), чтобы обеспечить правильное интонирование по всем ладам. Настройте гитару точно, возьмите ее в положение для игры и проверьте высоту звучания струны, зажатой на 12 ладу с флажолетом, взятым над 12 ладом. Если высота звучания зажатой струны ниже флажолета, седло соответствующей струны на бридже должно быть сдвинуто вперед (Рис 9 А). И наоборот, если высота звучания зажатой струны выше флажолета, седло соответствующей струны на бридже должно быть сдвинуто назад (Рис 9 В). Метод регулировки мензуры зависит от типа бриджа вашей гитары, поэтому следует следовать инструкциями о раздела этого руководства, посвященного регулировке соответствующего бриджа

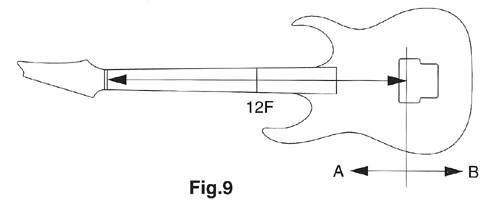

Настройка гитары рис 9

Примечание 1: Для точности настройки мензуры следует пользоваться тюнером
Примечание 2: Если седло сильно отодвинуть назад, может порваться струна. Не забудьте ослабить натяжение струны, перед тем как сдвигать седло







Звукосниматели

Меняя высоту звукоснимателей, вы можете корректировать нюансы громкости и тембра. Поворачивая при помощи крестовой отвертки винты по обе стороны звукоснимателя, регулируйте его высоту, зажав струны на последнем ладу. Обычно между полюсом звукоснимателя и струной должно быть расстояние 2-3мм. Однако, поскольку, оптимальная высота зависит от типа звукоснимателя, стиля игры и характера усилителя, регулировку следует проводить, слыша реальный звук. По мере уменьшения расстояния между звукоснимателем и струнами, громкость будет увеличивать, однако, если расстояние будет слишком маленьким, может искажаться звук и возникнуть дребезг струн. Наоборот, увеличение расстояния между струнами и звукоснимателем даст более чистый звук с меньшими искажениями, но могут быть потери в области верхних частот, и уменьшится громкость

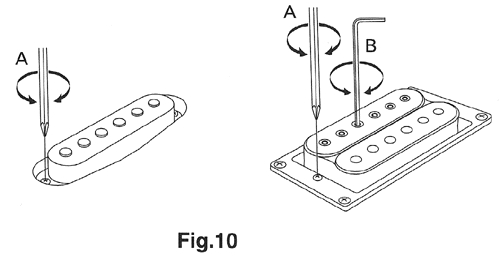

Настройка гитары рис 10Если ваш звукосниматель допускает индивидуальную регулировку высоты полюсов, проведите ее, чтобы струны звучали сбалансировано В зависимости от типа полюса используйте плоскую отвертку иди шестигранный ключ (Рис 10 В). В случае отвертки, будьте осторожны, поскольку ограничений на ход винтов вверх нет











Батарейка

Батарейка 9VЕсли ваша гитара имеет встроенный предусилитель или эквалайзер и требует батареи, вам потребуется сменить батарею, если вы заметите, что громкость падает или звук искажается. Используйте 9V батарею типа «Крона». В зависимости от модели вашей гитары, батарея может находиться либо в специальном отделении, либо внутри тембр-блока.

Выходное гнездо функционирует как выключатель питания. Питание подается, когда вы вставляете в гнездо джек кабеля.

Примечание 1: Чтобы батарея не садилась раньше времени, вынимайте кабель из гнезда, если гитара не используется в течение длительного периода
Примечание 2: Чтобы предотвратить повреждения усилителя или другого оборудования при подключении гитары, предварительно отключайте ваше оборудование или убирайте громкость на гитаре

Уход

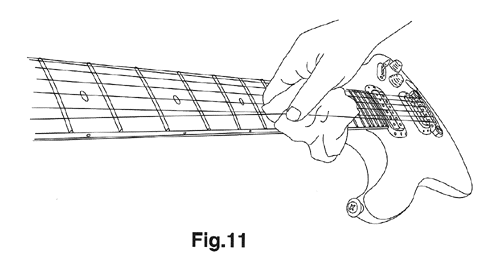

Настройка гитары рис 11

После игры вы должны вытереть пот и грязь с металлических частей, таких, как обратная сторона струн, лады, седла бриджа и верхний порожек. Это предотвратит коррозию.

Чтобы удалить грязь, которая прилипла к поверхности корпуса и грифа, не используйте растворяющие или абразивные чистящие средства. Засохшая грязь должна быть аккуратно удалена при помощи специальной салфетки и специальной политуры.

Чтобы счистить загрязнение с корпуса или грифа с масляной пропиткой, используйте ластик или «бархатный» наждак или «бархатный» надфиль. Вы можете предотвратить высыхание при помощи проведения один или два раза в год полировки при помощи салфетки и мебельного или оружейного масла.

Накладка грифа, не имеющая покрытия, должна быть аккуратно, до кромок ладов, протерта салфеткой с небольшим количеством специального масла или качественного лимонного масла.
Если лады заржавели или потускнели, закройте накладку защитной лентой, отполируйте их «бархатным» надфилем.
Вы также можете отполировать лады предметом из мягкого металла, таким, как кончик джека гитарного кабеля, чтобы сделать их более гладкими.

Грязь или пыль, оседающая на металлических деталях, может увеличивать трение и мешать их работе, эту грязь надо вытирать салфеткой, смоченной небольшим количеством масла

Тремоло EDGE-PRO

Настройка гитары рис 12

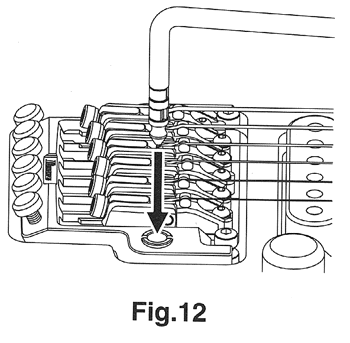

Рычаг тремоло устанавливается в гнездо на защелке и может быть легко и быстро установлен и снят (Рис. 12).

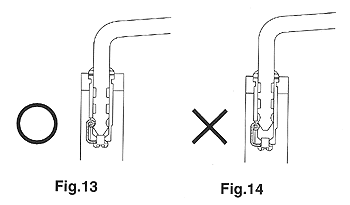

Настройка гитары рис 13-14

Чтобы установить рычаг, вставьте его в гнездо и утопите до тех пор, пока обе белых тефлоновых шайбы не скроются полностью внутри (Рис. 13 и 14)










Настройка гитары рис 15

Свобода поворота рычага в гнезде может регулироваться путем увеличения или уменьшения количества тефлоновых шайб. Чтобы снять шайбу надо надавить на нее в области разреза. Чтобы установить шайбу надо диагонально установить ее разрезом в паз и надавить, убедившись в правильной ориентации шайбы (Рис. 15)

Примечание 1: Если после длительной эксплуатации рычаг не удерживается прочно в гнезде, следует заменить изношенные тефлоновые шайбы на новые.

Примечание 2: Если рычаг будет установлен в гнездо не до конца, возможно его повреждение.





Микроподстройка

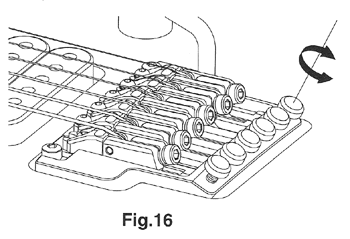

Настройка гитары рис 16

Даже затянув зажимы верхнего порожка, вы можете корректировать строй каждой струны при помощи винтов микроподстройки. Перед тем, как затягивать верхний порожек, следует установить винты микроподстройки в середину их хода.

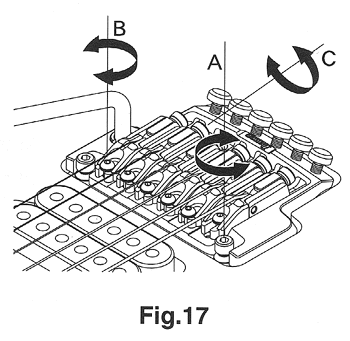

Настройка гитары рис 17

Регулировка высоты струн Чтобы поднять или опустить все тремоло, поверните шестигранным ключом опорные винты (Рис 17А), находящиеся слева и справа у передней кромки тремоло. (Высота отдельных струн не регулируется)


















Настройка гитары рис 18

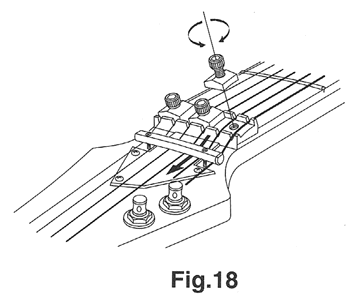

Регулировка мензуры Перед тем как регулировать мензуру ослабьте при помощи 3мм шестигранного ключа зажимы на верхнем порожке, чтобы освободить струны (Рис. 18). При помощи 2мм шестигранного ключа по очереди ослабьте винты, фиксирующие седла (Рис 17В) и передвиньте седла. После чего затяните винты, настройте гитару и проверьте точность мензуры. Повторяйте эту процедуру, пока не добьетесь правильной мензуры, после чего затяните зажимы на верхнем порожке от положения седла.

Примечание 2: Тремоло сделано так, что винт микроподостройки не будет работать, если седло выходит за пределы передней кромки станины.

Примечание 3: Перед тем, как ослаблять винты фиксации и передвигать седла, следует в достаточной степени ослабить струны.







Замена струн

Тремоло EDGE-PRO допускает как установку струн с обрезанными бобинами, так и обычных струн с бобинами

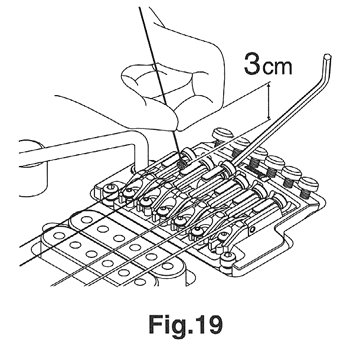

Настройка электрогитары 19

 Чтобы снять струну, ослабьте при помощи 3мм шестигранного ключа соответствующий зажим на верхнем порожке (Рис. 18), снимите струну с колка и ослабьте 3мм шестигранным ключом винт зажима струны в седле (Рис 17. С). Поворот против часовой стрелки, автоматически отодвинет сухарь зажима, поэтому ослабляйте винт зажима, до тех пор, пока сухарь не перестанет сдвигаться. Снимите старую струну и вставьте в седло конец с бобиной новой струны примерно на 3см, убедившись, что струна установлена по центру седла, и затяните винт (Рис. 20). Его поворот по часовой стрелке автоматически сдвигает вперед сухарь зажима, поэтому, убедившись в том, что струна надежно закреплена, намотайте ее свободный конец на колок, настройте, а затем затяните зажим на верхнем порожке







Настройка электрогитары 20

Устанавливая струну с оплеткой и отрезанной бобиной, вы можете оставить участок с избыточной намоткой нетронутым, чтобы предотвратить разматывание оплетки. Вставьте примерно 1-3 см струны в седло и проводите дальнейшие операции так, как с обычной струной с бобиной.

Примечание 1: Поскольку угол тремоло существенно изменится, если снять все струны сразу, заменяйте струны по очереди

Примечание 2: Внизу каждого седла имеется стопор, задающий длину отрезка струны, на которую надо вставить струну в седло. Когда конец струны упрется в стопор, длина будет правильной.

Примечание 3: Если струна рвется у седла, ее обрывок может упасть внутрь, после того, как вы ослабите сухарь. Достать ее можно, либо сняв крышку тремоло сзади гитары, либо через крышку с отверстиями. Если порванная струна остается в седле, ее можно снять сверху.

Примечание 4: Прежде, чем настраивать струну, убедитесь, что зажим туго затянут

Примечание 5: Чтобы винт зажима не выпал, не ослабляйте его более чем на три оборота, после того, как сухарь перестал отодвигаться.

Регулировка угла тремоло

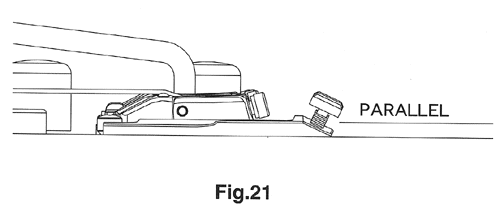

Тремоло обычно работает в «подвешенном» состоянии, позволяя работать рычагом в обе стороны. Тремоло работает нормально тогда, когда натяжение струн уравновешено натяжением пружин тремоло, а само оно ориентированно примерно параллельно корпусу гитары (Рис. 21).



Настройка электрогитары 21

Точно настроив гитару, при помощи крестовой отвертки поверните винты натяжения, чтобы изменить длину пружин (Рис 22), расположенных в выемке на тыльной стороне гитары. Если тремоло наклонено в сторону грифа гитары, поверните винты по часовой стрелке, чтобы натянуть пружины

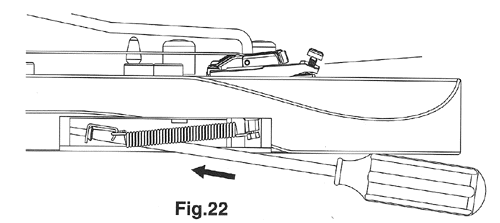

Настройка электрогитары 22

И наоборот, если тремоло задрано вверх, следует повернуть винты против часовой стрелки, чтобы ослабить пружины. Точно настройте гитару, проверьте угол, и повторите процедуру, пока угол не станет правильным

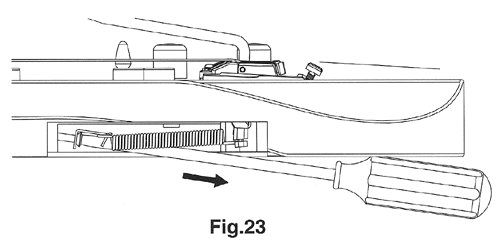

Настройка электрогитары 23

Пружины тремоло

Настройка электрогитары 24

Тремоло рассчитано на работу при равномерном натяжении трех пружин и струнах калибра 0.09. Вы можете увеличить натяжение, установив крайние пружины. Если вы переходите на более тонкие струны, вы можете снять центральную пружину, оставив всего две.

Примечание 1: Ослабьте все струны перед тем как добавлять или снимать пружину тремоло. Если вы снимете все пружины, тремоло отделится от гитары. Устанавливая пружины, убедитесь, что ножи находятся на месте.

Примечание 2: В EDGE-PRO используется механизм фиксации пружин на блоке. Перед изменением количества пружин или метода их установки снимите фиксатор при помощи крестовой отвертки (Рис. 24).

Примечание 3: Если вы хотите установить четыре или пять пружин, используйте отверстия под винты фиксатора. Другим способом установить дополнительные пружины нельзя.


Стабильность строя

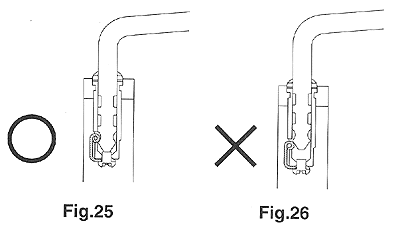

Настройка электрогитары 25-26

Чтобы обеспечить большую стабильность строя, полезно смазать небольшим количеством веретенного масла левый и правый опорный нож тремоло. Также нанесение небольшого количества масла в точки соприкосновения струн с седлом уменьшит в этих точках трение при работе тремоло, улучшит стабильность строя и предотвратит износ струн.
Рычаг тремоло устанавливается в гнездо на защелке и может быть легко и быстро установлен и снят. Чтобы установить рычаг, вставьте его в гнездо и утопите до тех пор, пока обе белых тефлоновых шайбы не скроются полностью внутри (Рис. 25 и 26).




Тремоло LO-PRO EDGE Рычаг тремоло

Настройка электрогитары 27

Свобода поворота рычага в гнезде может регулироваться путем увеличения или уменьшения количества тефлоновых шайб. Чтобы снять шайбу надо надавить на нее в области разреза. Чтобы установить шайбу надо диагонально установить ее разрезом в паз и надавить, убедившись в правильной ориентации шайбы (Рис. 27)

Примечание 1: Если после длительной эксплуатации рычаг не удерживается прочно в гнезде, следует заменить изношенные тефлоновые шайбы на новые.

Примечание 2: Если рычаг будет установлен в гнездо не до конца, возможно его повреждение.



Микроподстройка

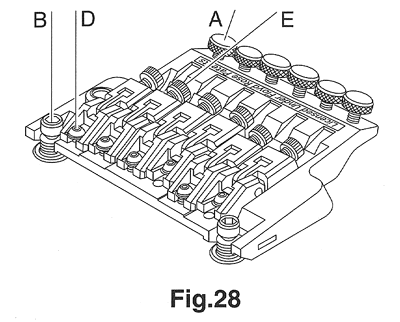

Настройка электрогитары 28

Даже затянув зажимы верхнего порожка, вы можете корректировать строй каждой струны при помощи винтов микроподстройки. Перед тем, как затягивать верхний порожек, следует установить винты микроподстройки на середину их хода.














Настройка электрогитары 29














Регулировка высоты струн

Настройка электрогитары 30

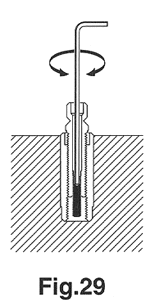

Чтобы поднять или опустить все тремоло, поверните шестигранным ключом опорные винты (Рис 28А), находящиеся слева и справа у передней кромки тремоло.
(Высота отдельных струн не регулируется).

В тремоло LO-PRO EDGE используется механизм фиксации опорного винта, предотвращающий его люфт. Перед тем, как повернуть опорный винт, меняя высоту струн, ослабьте болт фиксации шестигранным ключом

Регулировка мензуры Перед тем как регулировать мензуру ослабьте при помощи 3мм шестигранного ключа зажимы на верхнем порожке, чтобы освободить струны (Рис. 30)
При помощи 2мм шестигранного ключа по очереди ослабьте винты, фиксирующие седла (Рис 28В) и передвиньте седла. После чего затяните винты, настройте гитару и проверьте точность мензуры. Повторяйте эту процедуру, пока не добьетесь правильной мензуры, после чего затяните зажимы на верхнем порожке.

Примечание 1: Вы можете установить любой винт фиксации либо в переднее, либо в заднее положение, в зависимости от положения седла.

Примечание 2: Перед тем, как ослаблять винты фиксации и передвигать седла, следует в достаточной степени ослабить струны.

Замена струн

Настройка электрогитары 31

Чтобы снять струну, ослабьте при помощи 3мм шестигранного ключа соответствующий зажим на верхнем порожке (Рис. 30), снимите струну с колка, ослабьте 3мм шестигранным ключом винт зажима струны в седле (Рис 28Е) и снимите старую струну. Удалите бобину новой струны кусачками (Рис. 31), вставьте этот конец новой струны в седло и затяните винт, после чего намотайте струну на колок. Настройте струну, проверьте угол тремоло, и затяните болт зажима на верхнем порожке

Примечание: Поскольку угол тремоло существенно изменится, если снять все струны сразу, заменяйте струны по очереди





Регулировка угла тремоло

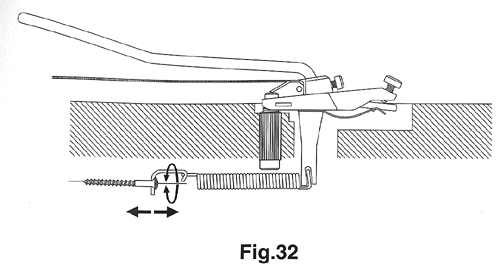

Настройка электрогитары 32

Тремоло LO-PRO EDGE обычно «подвешено» и позволяет работать рычагом как вверх, так и вниз. Тремоло работает наилучшим образом тогда, когда ориентированно примерно параллельно корпусу гитары. (Рис. 32).













Настройка электрогитары 33

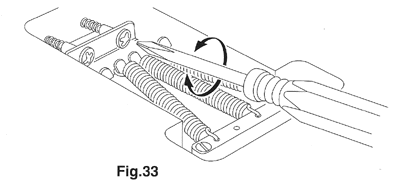

Точно настройте гитару и при помощи помощи крестовой отвертки поверните винты натяжения, чтобы изменить длину пружин, расположенных в выемке на тыльной стороне корпуса гитары (Рис. 32). Если тремоло наклонено в сторону грифа гитары, поверните винты по часовой стрелке, чтобы натянуть пружины. И наоборот, если тремоло задрано вверх (Рис. 33), следует повернуть винты против часовой стрелки, чтобы ослабить пружины.

Точно настройте гитару, проверьте угол, и повторите процедуру, пока угол не станет правильным.





Пружины тремоло

Настройка электрогитары 34

Тремоло LO-PRO EDGE рассчитано на оптимальную работу при равномерном натяжении всех трех пружин. При необходимости вы можете увеличить натяжение, установив крайние пружины по диагонали. Если вы используете очень тонкие струны, вы можете снять центральную пружину, оставив только две. В LO-PRO EDGE используется механизм фиксации пружин на блоке. Перед изменением количества пружин или метода их установки снимите фиксатор при помощи крестовой отвертки (Рис. 34)

Примечание 1: Установить более трех пружин нельзя.

Примечание 2: Ослабьте все струны перед тем как добавлять или снимать пружину тремоло.





Стабильность строя

Чтобы обеспечить большую стабильность строя, полезно смазать небольшим количеством веретенного масла левый и правый опорный нож тремоло. Также нанесение небольшого количества масла в точки соприкосновения струн с седлом уменьшит в этих точках трение при работе тремоло, улучшит стабильность строя и предотвратит износ струн

Бридж FX EDGE

Бридж FX EDGE – это фиксированный бридж с зажимом струн, конструктивно основанный на тремоло LO-PRO EDGE. Информацию о замене струн и регулировке мензуры читайте в разделе, посвященном тремоло LO-PRO EDGE.

Механизм с тремя опорными винтами

Настройка электрогитары 35

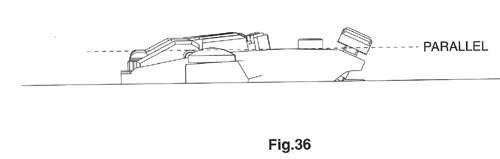

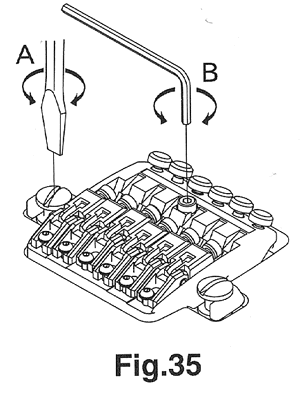

Бридж FX EDGE опирается на три винта: два основных (Рис. 35А) и один сзади (Рис. 35В). Третий винт не только предотвращает нежелательную неустойчивость бриджа, но также улучшает передачу вибраций струн на корпус




















Настройка электрогитары 36

Регулировка высоты струн Чтобы установить высоту струн надо повернуть все три винта. Сперва при помощи винта или монеты поворачиваются основные винты, а затем при помощи 3мм шестигранного ключа – третий винт, чтобы выровнять бридж максимально параллельно корпусу.

Примечание 1: Поворот основных винтов на пол-оборота означает изменение высоты струн на 0.3-0.5мм. Регулируя высоту струн, делайте это постепенно, немного поворачивая все три винта по очереди

Примечание 2: Поворот третьего винта также немного влияет на высоту струн. Измеряйте итоговую высоту струн после поворота всех трех винтов.

Примечание 3: Необязательно завинчивать третий винт до упора. Кроме того, третий винт имеет ограниченный диапазон регулировки. При некоторой высоте основных винтов, доступный диапазон может быть исчерпан.
